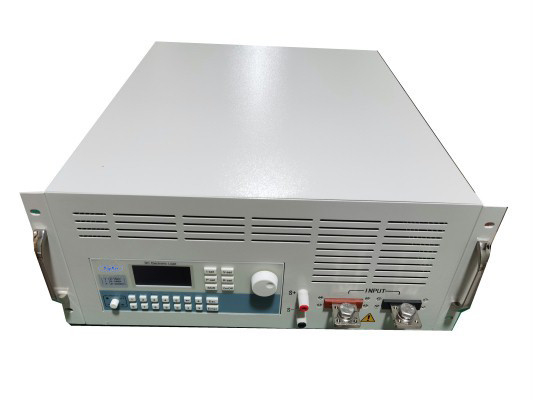

1kw पुनर्योजी डीसी इलेक्ट्रॉनिक लोड निरंतर शक्ति सीवी सीसी स्रोत

1500W/240A/150V इलेक्ट्रॉनिक भार सीवी/सीसी स्रोत, निरंतर शक्ति और निरंतर प्रतिरोध के साथ वास्तविक एलईडी सिमुलेशन का समर्थन करता है

विशेषताएं:

• 16 भारों के लिए सिंक्रोनस लोडिंग का समर्थन करता है, कई आउटपुट पावर सप्लाई की परीक्षण आवश्यकताओं को पूरा करता है।
• 16 भारों के लिए समकालिक समानांतर संचालन का समर्थन करता है, एकल आउटपुट बिजली आपूर्ति की शक्ति विस्तार आवश्यकताओं को पूरा करता है।
• 500KHz सिंक्रोनस सैंपलिंग, 10Hz, 10uA और 0.1mV पर स्थिर रिज़ॉल्यूशन आउटपुट के साथ।
• वोल्टेज/वर्तमान लहर (Vpp/Ipp), शिखर (Vp+/Ip+), और घाटियों (Vp-/Ip-) का माप।
• 10μS का सबसे तेज़ पूर्ण पैमाने पर वर्तमान वृद्धि समय, प्रोग्राम करने योग्य वर्तमान वृद्धि / गिरावट दरें।
• चार बुनियादी कार्य मोड: निरंतर धारा, निरंतर वोल्टेज, निरंतर शक्ति और निरंतर प्रतिरोध।
• वास्तविक एलईडी सिमुलेशन फंक्शन का समर्थन करता है।
• सीवी/सीसी स्रोत निरंतर शक्ति/निरंतर प्रतिरोध का समर्थन करता है, सीवी/सीसी स्रोतों के लिए बुद्धिमान पता लगाने और निरंतर प्रतिरोध मोड में मिलान के साथ।
• उच्च आवृत्ति गतिशील लोड मोड (DYNA) 50KHz तक, वोल्टेज पीक (Vp+) और घाटी (Vp-) माप के साथ।
• ओवर करंट प्रोटेक्शन टेस्ट (ओसीपी) और अधिकतम पावर पॉइंट कैप्चर (पीमैक्स) का समर्थन करता है।
• लोड प्रभाव माप का समर्थन करता है (लोड प्रभाव) ।
• उच्च गति गतिशील आवृत्ति स्वीप तकनीक (स्वीप)
• समय माप (टाइमिंग) का समर्थन करता है।
• ओवरवोल्टेज सुरक्षा (OVP) परीक्षण का समर्थन करता है।
• अंतर्निहित तरंग-रूप जनरेटर, सूची मोड में विभिन्न लोडिंग तरंग-रूपों का अनुकरण करने में सक्षम।
• शॉर्ट सर्किट (Short) सिमुलेशन फंक्शन का समर्थन करता है।
• स्टैंडअलोन स्वचालित परीक्षण (ए-टेस्ट), सभी विस्तारित मोड और सभी परीक्षण वस्तुओं का समर्थन करता है।
• बैटरी आंतरिक प्रतिरोध और क्षमता परीक्षण (बैटरी) का समर्थन करता है।
• दूरस्थ क्षतिपूर्ति का समर्थन करता है।
• वोन और वोफ कार्यों का समर्थन करता है।
• त्वरित पहुँच वैश्विक डेटा के 20 सेटों के भंडारण और पुनर्प्राप्ति का समर्थन करती है।
• उच्च चमक, पूर्ण दृश्य कोण वाली बड़ी स्क्रीन ग्राफिक डॉट मैट्रिक्स डिस्प्ले।
• ओवरवोल्टेज/ओवर करंट/ओवर पावर/ओवर हीट सुरक्षा; बिजली आपूर्ति के लिए रिवर्स पोलरिटी सुरक्षा।
• स्टेपलेस सर्वो, बुद्धिमान पंखे प्रणाली।
• विद्युत अलगाव, बाहरी ट्रिगर इनपुट/आउटपुट।
• विद्युत अलगाव, मानक RS232 इंटरफ़ेस।
• वर्तमान तरंगरूप निगरानी आउटपुट का समर्थन करता है.
• मानक एससीपीआई प्रोटोकॉल.

विनिर्देश पत्र:

मॉडल		TDL-60150J		TDL-60180J
नामित इनपुट	शक्ति	1500W		1800W
	वोल्टेज	0~15V	0~150V	0~15V	0~150V
	वर्तमान	0~24A	0~240A	0~24A	0~240A
	न्यूनतम परिचालन वोल्टेज	1.4V@240A
सीसी मोड	रेंज	0~24A	0~240A	0~24A	0~240A
	संकल्प	0.5mA	5 एमए	1 एमए	10mA
	सटीकता	0.03% + 0.05% एफएस		0.05% + 0.05% एफएस
सी.वी. मोड	रेंज	0~15V	0~150V	0~15V	0~150V
	संकल्प	0.2mV	2mV	0.2mV	2mV
	सटीकता	0.03% + 0.03% एफएस
सीपी मोड	रेंज	1500W		1800W
	संकल्प	16बिट्स
	सटीकता	0.1% + 0.1% एफएस
सीआर मोड	रेंज	0.006Ω~25KΩ		0.006Ω~50KΩ
	संकल्प	16बिट्स
	सटीकता	(0.1+0.08R) %
एलईडी मोड	बैंडविड्थ	100kHz से ऊपर
	Rd गुणांक सीमा	0.001~1
गतिशील संचालन मोड	रेंज	10uS~50S
	संकल्प	2uS
	सटीकता	1uS+20PPM
	मारने की दर	2.4A/mS~4.8A/uS		4.8A/mS~24A/uS
वोल्टेज माप	रेंज	0~15V	0~150V	0~15V	0~150V
	संकल्प	0.1mV	1mV	0.1mV	1mV
	सटीकता	0.02% + 0.03% एफएस		0.03% + 0.03% एफएस
वर्तमान माप	रेंज	0~24A	0~240A	0~24A	0~240A
	संकल्प	0.1mA	1 एमए	1 एमए	10mA
	सटीकता	0.03% + 0.05% एफएस		0.05% + 0.05% एफएस
