उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Topfer
मॉडल संख्या: टीडीएल-6100
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: to be discussed
पैकेजिंग विवरण: लकड़ी का क्रेड
प्रसव के समय: 1 से 2 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 10 सेट/20 दिन
संकल्प: |
12 बिट्स |
गतिशील: |
सीसी एवं सीआर |
सटीकता: |
2%एफएस |
वृद्धि समय: |
15us |
गियर: |
0-10 वी |
इनपुट उपस्थिति: |
100KΩ(मिनट)@60V |
संकल्प: |
12 बिट्स |
गतिशील: |
सीसी एवं सीआर |
सटीकता: |
2%एफएस |
वृद्धि समय: |
15us |
गियर: |
0-10 वी |
इनपुट उपस्थिति: |
100KΩ(मिनट)@60V |

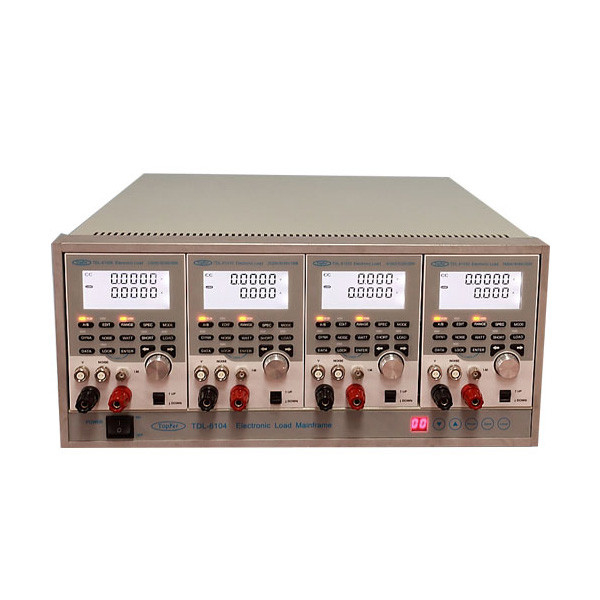

प्रोग्राम करने योग्य डीसी इलेक्ट्रॉनिक लोड एक उपयोगकर्ता के अनुकूल मॉड्यूलर डिजाइन है, प्लग-एंड-प्ले सुविधा प्रदान करता है
विशेषताएं:
विनिर्देश पत्र:
| मॉडल | 61006 | 61010 | 61025 | 61030 | ||||||||||||
| इनपुट/आउटपुट | 20W | 60W | 20W | 100W | 25W | 250W | 30W | 300W | ||||||||
| डीसी आउटपुट करंट | 0~0.6A | 0~6A | 0~2A | 0~20A | 0~1A | 0~10A | 0~6A | 0~60A | ||||||||
| वोल्टेज | सीआर मोड के लिए 2 ~ 64V ((2 ~ 60V) | 2~64V ((CR मोड के लिए 2~61V) मोड) | 2 ~ 256V ((CR मोड के लिए 2 ~ 250V) | सीआर मोड के लिए 2 ~ 64V ((2 ~ 60V) | ||||||||||||
| न्यूनतम परिचालन वोल्टेज | 0.9V@600mA | 1.0V@6A | 0.9V@2A | 1.0V@20A | 1.3V@10A | 1.5V@10A | 0.8V 6A पर | 1.0V 10A पर | ||||||||
| सीसी मोड | ||||||||||||||||
| रेंज | 0~0.6A | 0~6A | 0~2A | 0~20A | 0~1A | 0~10A | 0~6A | 0~60A | ||||||||
| संकल्प | 0.15mA | 1.5mA | 0.5mA | 5 एमए | 0.25mA | 2.5mA | 1.5mA | 15mA | ||||||||
| सटीकता | 00.1% + 0.1% एफ.एस. | 00.1% + 0.2% एफ.एस. | 0.1%+0.1 एफ.एस. | 00.1% + 0.2% एफ.एस. | 0.1%+0.1 एफ.एस. | 00.1% + 0.2% एफ.एस. | 0.1%+0.1 एफ.एस. | 00.1% + 0.2% एफ.एस. | ||||||||
| सीआर मोड | ||||||||||||||||
| रेंज |
0.25Ω~1KΩ ((60W/15V) 10Ω-40KΩ ((60W/60V)
|
0.075Ω~300Ω ((100W/15V) 3Ω~12KΩ ((100W/60V) |
0.25Ω~1KΩ(250W/25V) 25Ω~100Ω ((250W/250V) |
0.025Ω~100Ω ((300W/15V) 1Ω~4KΩ ((300W/60V) |
||||||||||||
| संकल्प | 12 बिट्स | 12 बिट्स | 12 बिट्स | 12 बिट्स | ||||||||||||
| सटीकता |
0.1Ω ((0.25~100Ω) 0.1Ω ((50-100Ω) |
0.1Ω ((0.075~50Ω) 0.01Ω ((100-1KΩ) |
0.1Ω ((0.25~100Ω) 0.01Ω ((100-1KΩ) |
0.1Ω(1~100Ω) 0.01Ω ((100-1KΩ) |
||||||||||||
| सीवी मोड | ||||||||||||||||
| रेंज | 1~64V | 1~64V | 1.5~256V | 1~64V | ||||||||||||
| संकल्प | 16mA | 16mA | 64mA | 16mA | ||||||||||||
| सटीकता | 0.05%±0.1% एफ.एस. | 0.05%±0.1% एफ.एस. | 0.05%±0.1% एफ.एस. | 0.05%±0.1% एफ.एस. | ||||||||||||
| सीपी मोड | ||||||||||||||||
| रेंज | 0.003~20W | 0.03~60W | 0.01~20W | 0.01~100W | 0.06~25W | 0.06~250W | 0.03~30W | 0.03~300W | ||||||||
| संकल्प | 0.3mW | 3mW | 1mW | 10mW | 2mW | 20mW | 3mW | 30mW | ||||||||
| सटीकता | 2%F.S. | 3%F.S. | 2%F.S. | 3%F.S. | 2%F.S. | 3%F.S. | 2%F.S. | 3%F.S. | ||||||||
| गतिशील मोड | ||||||||||||||||
| गतिशील | सीसी&सीआर | सीसी&सीआर | सीसी&सीआर | सीसी&सीआर | ||||||||||||
| समय1&समय2 | 0.025ms~10ms | 1ms~10s | 0.025ms~10ms | 1ms~10s | 0.025ms~10ms | 1ms~10ms | 0.025ms~10ms | 1ms~10s | ||||||||
| संकल्प | 1μs | 1ms | 1μs | 1ms | 1μs | 1ms | 1μs | 1ms | ||||||||
| सटीकता | 2%F.S. | 2%F.S. | 2%F.S. | 2%F.S. | ||||||||||||
| ढलान | 0.1~25mA/μs | 1.0~250mA/μs |
0.32~80mA/us mA/μs |
3.2~800mA/μs | 0.16~40mA/μs | 1.6~400mA/μs | 0.001~0.25mA/μs | 0.01~2.5mA/μs | ||||||||
| संकल्प | 0.1mA/μs | 1.0mA/μs |
0.32mA/us mA/μs |
3.2mA/μs | 0.16mA/μs | 1.6mA/μs | 0.001mA/μs | 0.01mA/μs | ||||||||
| सटीकता | 10%±20μS | 10%±20μS | 10%±20μS | 10%±20μS | ||||||||||||
| उठने का समय | 15us | 15us | 15us | 15us | ||||||||||||
| वर्तमान | 0~0.6A | 0~6A | 0~2A | 0~20A | 0~1A | 0~10A | 0~6A | 0~60A | ||||||||
| रेंज | 0-0.6A | 0~6A | 0~2A | 0~20A | 0-1A | 0-10A | 0-6A | 0-60A | ||||||||
| गियर | 0-10V | 0-10V | 0-10V | 0-10V | ||||||||||||
| सटीकता | 00.2% एफ.एस. | 0.25% एफ.एस. | 00.2% एफ.एस. | 0.25% एफ.एस. | 0.25% एफ.एस. | 0.25% एफ.एस. | 00.2% एफ.एस. | 0.25% एफ.एस. | ||||||||
| संकल्प | 0.15mA | 1.5mA | 0.5mA | 5 एमए | 0.25mA | 2.5mA | 1.5mA | 15mA | ||||||||
| सटीकता | 2%F.S. | 2%F.S. | 2%F.S. | 2%F.S. | ||||||||||||
| शॉर्ट सर्किट | ||||||||||||||||
| प्रतिरोध | 0.08Ω (अधिकतम) | 0.04Ω (अधिकतम) | 0.025Ω (अधिकतम) | 0.016Ω (अधिकतम) | ||||||||||||
| वर्तमान | 6A | 20A | 10A | 60A | ||||||||||||
| इनपुट प्रतिबाधा | 100KΩ(मिन.) @60V | 100KΩ(मिन.) @60V | 100KΩ(मिन.) @ 60V | 100KΩ(मिन.) @60V | ||||||||||||
| तापमान गुणांक | 100 पीपीएम/°C (सामान्य) सीसी | 100 पीपीएम/°C (सामान्य) सीसी | 100 पीपीएम/°C (सामान्य) सीसी | 100 पीपीएम/°C (सामान्य) सीसी | ||||||||||||
| माप पैरामीटर | ||||||||||||||||
| वोल्टेज माप | ||||||||||||||||
| रेंज | 0-16V | 16 से 64 वी | 0-16V | 16 से 64 वी | 0-16V | 16V-64V | 0-25.6V | 25.6V-25.6V | ||||||||
| संकल्प | 0.5mV | 2mV | 0.5mV | 2mV | 0.8mV | 8mV | 0.5mV | 2mV | ||||||||
| सटीकता | 0.02% + 0.1% एफ.एस. | 0.02% + 0.1% एफ.एस. | 0.02% + 0.1% एफ.एस. | 0.02% + 0.1% एफ.एस. | ||||||||||||
| वर्तमान माप | ||||||||||||||||
| रेंज | 0~0.6A | 0~6A | 0~2A | 0~20A | 0~1A | 0~10A | 0~6A | 0~60A | ||||||||
| संकल्प | 0.0187mA | 0.1875 एमए | 0.0625mA | 0.0625mA | 0.312mA | 0.312mA | 0.1875 एमए | 1.875mA | ||||||||
| सटीकता | 00.1% + 0.1% एफएफ | 0.1% + 0.1% एफ.एस. | 0.1% + 0.1% एफ.एस. | 0.1% + 0.1% एफ.एस. | ||||||||||||
| शक्ति माप | ||||||||||||||||
| रेंज | 0-20W | 20-60W | 0-20W | 20-100W | 0-25W | 25-250W | 0-30W | 30-300W | ||||||||
| सटीकता*1 | 5 किलोग्राम/11 पाउंड | 5 किलोग्राम /11 पाउंड | 5 किलोग्राम /11 पाउंड | 5 किलोग्राम /11 पाउंड | ||||||||||||
