उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Topfer
मॉडल संख्या: टीपीए-200
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: to be discussed
पैकेजिंग विवरण: लकड़ी का क्रेड
प्रसव के समय: 1 से 2 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 10 सेट/30 दिन
संकल्प: |
0.1 वी |
लाइन विनियमन: |
0.1% |
सटीकता: |
एफएस का 0.2%+0.2% |
शक्ति: |
3/6/9KVA |
अस्थायी.गुणांक: |
0.02%प्रति℃ |
आवृति सीमा: |
47∽63Hz |
संकल्प: |
0.1 वी |
लाइन विनियमन: |
0.1% |
सटीकता: |
एफएस का 0.2%+0.2% |
शक्ति: |
3/6/9KVA |
अस्थायी.गुणांक: |
0.02%प्रति℃ |
आवृति सीमा: |
47∽63Hz |
प्रोग्राम करने योग्य एसी बिजली आपूर्ति विभिन्न बिजली आपूर्ति स्थितियों, विकृतियों का अनुकरण कर सकती है और विद्युत विशेषताओं को माप और विश्लेषण कर सकती है।

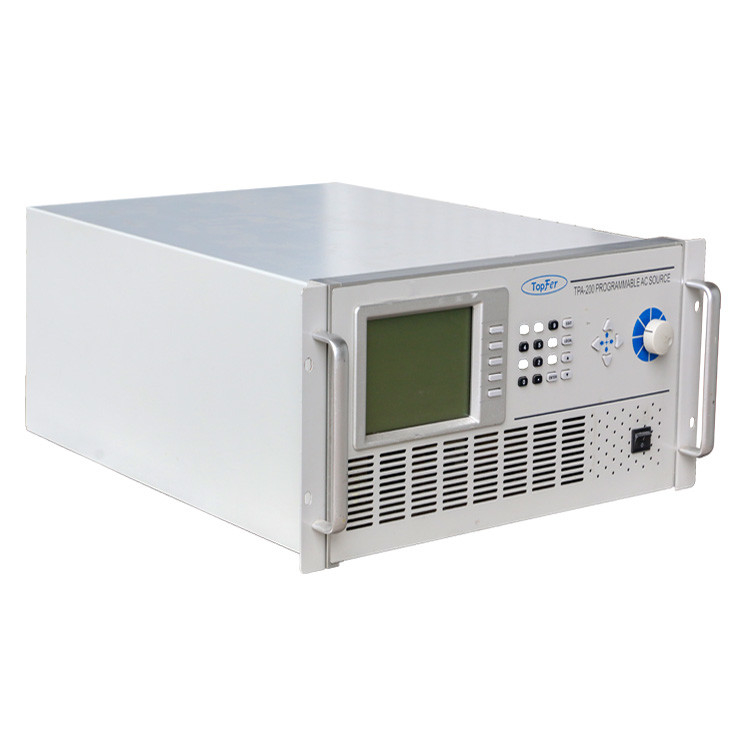

टीपीए-200 श्रृंखला प्रोग्राम करने योग्य एसी पावर सप्लाई पावर इलेक्ट्रॉनिक्स इंजीनियरों को विभिन्न एसी पावर सप्लाई स्थितियों, पावर वेवफॉर्म विकृतियों,और विद्युत विशेषता माप और विश्लेषण करने के लिएयह उत्पाद विभिन्न प्रकार की सामान्य या असामान्य शक्ति घटनाओं का अनुकरण करने के लिए सटीक और प्रभावी परीक्षण समाधान प्रदान करता है।यह एक एकीकृत शक्ति परीक्षण और विश्लेषण उपकरण के रूप में कार्य करता है, अनुसंधान एवं विकास विशेषता विश्लेषण, उत्पादन परीक्षण, गुणवत्ता आश्वासन निरीक्षण या स्वचालित प्रणालियों में एकीकरण के लिए पूरी तरह से अनुकूलन योग्य है।
यह श्रृंखला 0-300V से वोल्टेज प्रोग्रामिंग और 15-2000Hz से आवृत्ति प्रदान करती है, जिससे इसे व्यापक रूप से लागू किया जा सकता है। सामान्य वाणिज्यिक उपयोगों (47-63Hz) का समर्थन करने के अलावा,इसका उपयोग विमानन के लिए भी किया जा सकता है।, अंतरिक्ष, या सैन्य अनुप्रयोगों (400 हर्ट्ज). इसकी कम आवृत्ति आउटपुट विशेषताएं मोटर्स या एयर कंडीशनिंग कंप्रेसर का परीक्षण करने के लिए उपयुक्त हैं जिन्हें कम आवृत्ति स्टार्टअप की आवश्यकता होती है।आउटपुट एक असाधारण रूप से शुद्ध साइन तरंग रूप है, सामान्यतः 0.5% से कम विकृति दर बनाए रखते हैं।
एक अंतर्निहित प्रत्यक्ष डिजिटल संश्लेषण (डीडीएस) तरंग रूप जनरेटर से लैस, यह श्रृंखला अत्यधिक लचीला तरंग रूप अनुकरण क्षमताएं प्रदान करती है। उदाहरण के लिए,यह DUT का परीक्षण करने के लिए कुछ विकृत तरंगों सेट कर सकते हैं, जैसे कि 0 से 43% या 0 से 100% तक के आयामों के विचलन दरों के साथ कटौती वाले साइन तरंगों को सेट करना।इंजीनियरों सीधे पैनल बटन के माध्यम से वास्तविक समय में आवश्यक शक्ति तरंग रूप सेट कर सकते हैं और तरंग रूप पूर्वावलोकन या पोस्ट-आउटपुट वर्तमान तरंग रूप निगरानी के लिए बड़े एलसीडी डिस्प्ले का उपयोगयह सीनस वेव, स्क्वायर वेव और क्लिप किए गए सीनस वेव जैसे तरंगों का अनुकरण कर सकता है, साथ ही बिजली के रुकावटों, सर्ज, चरण कोणों, वोल्टेज और आवृत्ति के क्रमिक वृद्धि और गिरावट आदि का अनुकरण कर सकता है।अतिरिक्त, इस श्रृंखला में हार्मोनिक तरंगों के 30 सेटों का एक डेटाबेस शामिल है, जो इंजीनियरों को हार्मोनिक पावर सप्लाई वातावरण के तहत पावर इलेक्ट्रॉनिक उत्पादों के लिए प्रतिरोध परीक्षण प्रदान करता है।
इस श्रृंखला में वोल्टेज, करंट, पीक करंट, पावर, फ्रीक्वेंसी, क्रेस्ट फैक्टर, पावर फैक्टर, सर्ज करंट, अपारदर्शी पावर (VA), रिएक्टिव पावर (VAR),आदि., जो इंजीनियरों को अन्य परीक्षण उपकरण पर निर्भर किए बिना डिजाइन, परीक्षण और विश्लेषण करने में सक्षम बनाता है, आसानी से किसी भी चुनौतीपूर्ण परीक्षण कार्य को पूरा करता है।यह आईईसी 61000-3-2 हार्मोनिक वर्तमान सीमाओं और आईईसी 61000-3-3 फ्लिपर का परीक्षण करने के लिए टीपीएम -300 श्रृंखला शक्ति विश्लेषकों के साथ भी जोड़ा जा सकता है.
टीपीए-200 श्रृंखला GPIB और RS-232 जैसे वैकल्पिक इंटरफेस के साथ एक आसान उपयोग फ्रंट पैनल इंटरफ़ेस और एनालॉग सिग्नल नियंत्रण प्रदान करती है,यह विभिन्न स्वचालित परीक्षण उपकरणों में एकीकृत करने के लिए आसान बना रहा हैउत्पाद में स्वयं निदान प्रोग्रामिंग और अधिभार, अतिशक्ति और अतितापमान के लिए सुरक्षा सर्किट हैं, जो प्रतिकूल परिचालन वातावरण में भी स्थिर कार्यक्षमता सुनिश्चित करते हैं।बिजली इलेक्ट्रॉनिक उत्पादों के लिए वैश्विक सख्त आवश्यकताओं के साथ तेजी से कम बिजली वातावरण के अनुकूल करने के लिए, टीपीए-200 श्रृंखला के एसी बिजली आपूर्ति का शुभारंभ निस्संदेह डिजाइन, उत्पादन और परीक्षण इंजीनियरों के लिए सबसे प्रभावी सहायता प्रदान करता है, साथ ही उत्पाद की गुणवत्ता के लिए सबसे अच्छी गारंटी भी है.
टीपीए-200 सीरीज प्रोग्राम करने योग्य एसी पावर सप्लाई विनिर्देशः
| (मॉडल) | टीपीए-230 | टीपीए-260 | टीपीए-290 |
| (आउटपुट चरण) | 1 | 1 ((श्रृंखला/समानांतर) | 1 या 3 वैकल्पिक |
| (उत्पादन रेटिंग) | |||
| (शक्ति) | 3000 वीए | 6000 वीए | 3000 वीए 9000 वीए |
| (वोल्टेज) | |||
| (रेंज/चरण) | 150V/300V/ऑटो | 150V/300V/ ((समानांतर) 300V/500V ((सीरीज) |
150V/300V |
| (सटीकता) | 0एफ.एस. का 0.2% + 0.2% | 0एफ.एस. का 0.2% + 0.2% | 0एफ.एस. का 0.2% + 0.2% |
| (प्रस्ताव) | 0.1V | 0.1V | 0.1V |
| (विकृति*1) | 1% ((15 ¢ 45 हर्ट्ज) 0.5% ((> 45 ¢ 500 हर्ट्ज) 1% ((> 500 ¢ 1 kHz) 2% ((> 1k ¢ 2kHz) |
१% ((१५११ केएचजेड) | १% ((१५११ केएचजेड) |
| (रेखा विनियमन) | 0.1% | 0.1% | 0.1% |
| (लोड विनियमन*2) | 0.1% | 0.2% ((श्रृंखला),0.8% (समानांतर) | 0.2% |
| (अस्थायी गुणांक) | 0.02% प्रति°C | 0.02% प्रति°C | 0.02% प्रति°C |
| (अधिकतम.वर्तमान/चरण) | |||
| (आरएमएस) | 30A/15A ((150V/300V) | 60/30/15A ((150/300/500V) | 30A/15A ((150V/300V) 90A/45A |
| (पीक) | 90 ए/45 ए ((15 ¢ 100 हर्ट्ज) 75A/38A ((>100 ¢ 1kHz) 60A/30A ((>1k ̇2kHz) |
180/90/45A ((45 ≈ 100 हर्ट्ज) 150/75/38A ((>100 ¢ 1kHz) |
90 ए/45 ए ((45 ≈ 100 हर्ट्ज) 75A/38A ((>100 ¢ 1kHz) |
| (आवृत्ति) | |||
| (रेंज) | १५२ किलोहर्ट्ज | 45 ¢ 1 kHz | 45 ¢ 1 kHz |
| (सटीकता) | 0.15% | 0.15% | 0.15% |
| (प्रस्ताव) | 0.01 हर्ट्ज ((15 ¢ 99.9 हर्ट्ज) 0.1 हर्ट्ज ((100 ₹999.9 हर्ट्ज) 0.2 हर्ट्ज ((1k ̇2kHz) |
0.01 हर्ट्ज ((45 ¢ 99.9 हर्ट्ज) 0.1 हर्ट्ज ((100 ₹999.9 हर्ट्ज) |
0.01 हर्ट्ज ((45 ¢ 99.9 हर्ट्ज) 0.1 हर्ट्ज ((100 ₹999.9 हर्ट्ज) |
| (इनपुट रेटिंग) | |||
| (वोल्टेज रेंज) | 190~250v,1Ø | 190-250v,3Ø | 190-250v,3Ø |
| (आवृत्ति सीमा) | 47 ¢ 63 हर्ट्ज | 47 ¢ 63 हर्ट्ज | 47 ¢ 63 हर्ट्ज |
| वर्तमान | 23A अधिकतम | 23A अधिकतम./चरण | 23A अधिकतम./चरण |
| (शक्ति कारक) | ₹0.98 (पूर्ण भार के तहत) | ₹0.98 (पूर्ण भार के तहत) | ₹0.98 (पूर्ण भार के तहत) |
| (माप) | |||
| (वोल्टेज/चरण) | |||
| (रेंज) | ०१५०वी०३००वी | ०१५०वी०३००वी | ०१५०वी०३००वी |
| (सटीकता)) | 0.25% + 0.1% एफ.एस. | 0.25% + 0.1% एफ.एस. | 0.25% + 0.1% एफ.एस. |
| (प्रस्ताव) | 0.1V | 0.1V | 0.1V |
| (वर्तमान/चरण) | |||
| (श्रेणी) | ०१४०ए | 0 ¢ 280 ए | ०१४०ए |
| (सटीकता)) | 00.4% + 0.1% एफ.एस. | 00.4% + 0.1% एफ.एस. | 00.4% + 0.1% एफ.एस. |
| (सटीकता) | 00.4% + 0.2% एफ.एस. | 00.4% + 0.2% एफ.एस. | 00.4% + 0.2% एफ.एस. |
| (प्रस्ताव) | 0.01A | 0.01A | 0.01A |
| (शक्ति/चरण) | |||
| (सटीकता) | 1% एफ.एस. ((सी.एफ.<6) | 1% एफ.एस. ((सी.एफ.<6) | 1% एफ.एस. ((सी.एफ.<6) |
| (प्रस्ताव) | 0.01W | 0.01W | 0.01W |
| (आवृत्ति) | |||
| (रेंज) | १५२ किलोहर्ट्ज | 451KHz | 451KHz |
| (सटीकता) | 0.01%+2 गिनती | 0.01%+2 गिनती | 0.01%+2 गिनती |
| (प्रस्ताव) | 0.01 हर्ट्ज | 0.01 हर्ट्ज | 0.01 हर्ट्ज |
| (अन्य) | |||
| (दक्षता) | 80% रेटेड | 80% रेटेड | 80% रेटेड |
| (संरक्षण) | |||
| (तापमान) | |||
| (ऑपरेटिंग) | 0°40°C | 0°40°C | 0°40°C |
| (भंडारण) | -40 ̊+85°C | -40 ̊+85°C | -40 ̊+85°C |
| (सुरक्षा और ईएमसी) | |||
| (आकार (H x W x D)) |
221.5×425×567 मिमी | 445×425×567 मिमी | 668×425×567 मिमी |
| (वजन) | 26.4 किलोग्राम/58.15 पाउंड | 53.8 किलोग्राम/118.50 पाउंड | 81.2 किलोग्राम/178.86 पाउंड |
