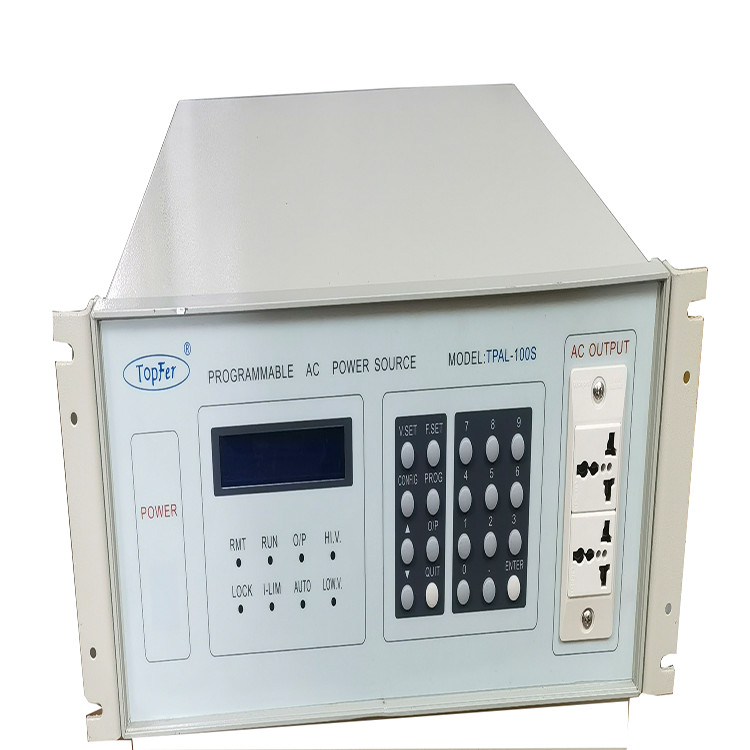

रैखिक आवृत्ति रूपांतरण चर एसी पावर स्रोत आपूर्ति TPAL श्रृंखला

टीपीएएल श्रृंखला रैखिक आवृत्ति रूपांतरण शक्ति प्रोग्राम करने योग्य एसी बिजली की आपूर्ति

टीपीएएल श्रृंखला बिजली की आपूर्ति आईजीबीटी/एसपीडब्ल्यूएम तकनीक का उपयोग करती है, जो सरल संचालन और शुद्ध साइन वेव आउटपुट प्रदान करती है। आउटपुट शक्ति 500 वीए से 2000 केवीए तक होती है। प्रतिरोधात्मक भार की स्थिति में, यह एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्ति के साथ एक उच्च शक्तिविकृति 1% तक कम है. दो आउटपुट वोल्टेज रेंज उपलब्ध हैंः 0-150V और 0-300V (वैकल्पिक 0-600V के साथ) । आउटपुट आवृत्ति को 50Hz और 60Hz के बीच जल्दी से चुना जा सकता है।मानक आउटपुट आवृत्ति सीमा 45-65 हर्ट्ज है, एक वैकल्पिक निरंतर समायोजन रेंज के साथ 45-400 हर्ट्ज. एक मानक RS232 संचार इंटरफेस दूरस्थ नियंत्रण के लिए शामिल है,विभिन्न औद्योगिक आवश्यकताओं को पूरा करने के लिए दुनिया भर से विभिन्न वोल्टेज और आवृत्ति आउटपुट विशेषताओं का अनुकरण करने में सक्षम.

उत्पाद की विशेषताएं:

• 500 से 100kVA तक एकल-चरण उत्पादन, 10 से 2000kVA तक तीन-चरण उत्पादन;

• वोल्टेज, धारा, आवृत्ति, शक्ति या शक्ति कारक को मापने के लिए चार अंकों का एलईडी डिस्प्ले;

• स्वचालित उच्च/निम्न वोल्टेज चयनः 0-150V और 150.1-300V के बीच स्वतः स्विच, या 1-300V की उच्च सीमा पर लॉक;

• व्यापक सुरक्षा जिसमें संबंधित त्रुटि कोडों के साथ अधिभार, अधिभार, अतितापमान और कम वोल्टेज इनपुट सुरक्षा शामिल है;

• उच्च झटके प्रतिरोध, बिजली आपूर्ति क्षमता के 1/3 तक के प्रेरक भारों को सीधे शुरू करने में सक्षम;

• स्वतंत्र तीन-चरण लोड करने और आर, एस और टी चरणों के लिए व्यक्तिगत स्टार्ट सेट करने में सक्षम;

• आउटपुट मोड में रहते हुए समायोज्य वोल्टेज और आवृत्ति;

• लॉक कुंजी समारोह, त्वरित कुंजी इनपुट, कुंजी संचालन;

• मानक RS232 संचार इंटरफ़ेस, वैकल्पिक RS485/GPIB संचार इंटरफ़ेस या एनालॉग नियंत्रण मोड;

• पावर-डाउन मेमोरी फंक्शन, स्वचालित रूप से अंतिम आउटपुट मापदंडों को याद करता है. "

अनुप्रयोग:

• एसी मोटर और कंप्रेसर परीक्षण

• घरेलू उपकरण उद्योग

• नई ऊर्जा अनुप्रयोग

• औद्योगिक बिजली आपूर्ति

• परीक्षण प्रयोगशालाएं

• इलेक्ट्रॉनिक्स विनिर्माण संयंत्र

• ईएमसी परीक्षण

तकनीकी विनिर्देश:

1. इनपुट वोल्टेजः 1φ 2ω/जी, 220V ±10%.
2. इनपुट आवृत्तिः 50/60 हर्ट्ज ± 5%
3. आउटपुट वोल्टेजः AUTO 0~300V (0-150V, 150-300V ऑटो-स्विच) HV 0~300V (कोई स्विच नहीं)
4. वोल्टेज सेटिंगः 0-300V (0.1V/STEP) लगातार समायोज्य
5. वोल्टेज संकल्पः 0.1V
6. वोल्टेज स्थिरताः ≤ 1%
7. वोल्टेज विनियमन स्थिरताः <0.1%
8. आवृत्ति सेटिंगः 45.0 ₹500.0 हर्ट्ज (0.1 हर्ट्ज/STEP)
9. आवृत्ति स्थिरताः <100PPM
10. तरंगरूप विकृतिः ≤ 1%
11. नामित क्षमताः 2KVA
12. रेटेड करंटः 0-150V 16.8A, 0-300V 8.4A
13. टाइमर सेटिंगः 0.1S ¢ 999.9S
14. वर्तमान की ऊपरी सीमा सेटिंगः 0.1A~RATING
15. आउटपुट वोल्टेज और आवृत्ति मेमोरी कार्यों के 30 सेट से लैस।
16. पावर फैक्टर >08
17. स्वचालित प्रोग्राम मेमोरी: 10 विभिन्न परीक्षण मानों तक के साथ निरंतर परीक्षण करने में सक्षम।
18. प्रारंभ कोण सेटिंगः 0-359° (1°/STEP)
19. प्रारंभ कोण त्रुटिः <0.5° ((45-65 हर्ट्ज)
