उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Topfer
मॉडल संख्या: टीपीएडी-100
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: to be discussed
पैकेजिंग विवरण: लकड़ी का क्रेड
प्रसव के समय: 1 से 2 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 10 सेट/30 दिन
इनपुट वोल्टेज: |
90-265VAC (1PH) |
विद्युत आपूर्ति विनियमन: |
0.1% एफएस |
वोल्टेज संकल्प: |
0.1 वी |
शक्ति: |
1/2/4/6KVA |
वोल्टेज की सीमा: |
0-150VAC/0-300VAC/ऑटो |
आउटपुट आवृत्ति: |
15.0 ~ 1000.0 हर्ट्ज |
इनपुट वोल्टेज: |
90-265VAC (1PH) |
विद्युत आपूर्ति विनियमन: |
0.1% एफएस |
वोल्टेज संकल्प: |
0.1 वी |
शक्ति: |
1/2/4/6KVA |
वोल्टेज की सीमा: |
0-150VAC/0-300VAC/ऑटो |
आउटपुट आवृत्ति: |
15.0 ~ 1000.0 हर्ट्ज |

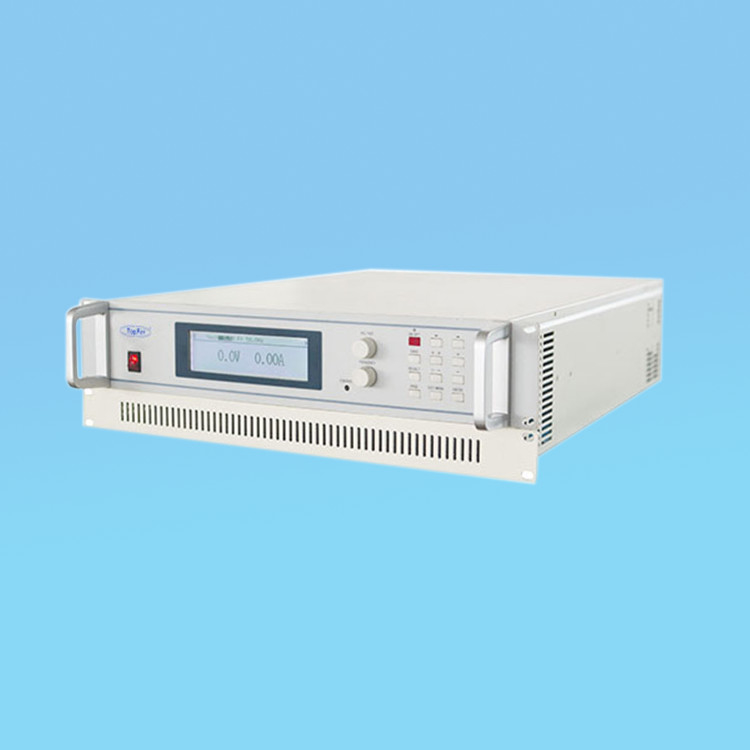

उच्च दक्षता वाली ऊर्जा बचत प्रोग्राम करने योग्य एसी बिजली आपूर्ति ग्राहक आवश्यकताओं के अनुकूलन का समर्थन करती है
टीपीएडी-100 श्रृंखला के उत्पाद उच्च वोल्टेज सटीकता (0.4%) और कम वोल्टेज विरूपण (≤0.3%) के साथ बेहतर आउटपुट गुणवत्ता प्रदान करते हैं।या AC+DC आउटपुटयह उन्हें इन्वर्टर और स्विचिंग पावर सप्लाई जैसे उपकरणों को सटीक पावर इनपुट प्रदान करने के लिए आदर्श बनाता है, और वे डीसी घटकों के साथ सुविधाजनक रूप से ग्रिड वातावरण का अनुकरण कर सकते हैं।उत्पादों पीक वर्तमान के छह गुना आउटपुट कर सकते हैंइन श्रृंखलाओं में जटिल प्रोग्राम करने योग्य कार्यक्षमताएं हैं।IEC61000-4-11 /-4-13/-4-14/-4-28 प्रतिरक्षा परीक्षणों को पूरा करनाप्रोग्राम करने योग्य आउटपुट प्रतिबाधा समारोह, जब एक शक्ति विश्लेषक के साथ जोड़ा जाता है, तो IEC61000-3-2/-3-3 हार्मोनिक वर्तमान सीमाओं और फ्लिपर विनियमन परीक्षणों को निष्पादित कर सकता है,यह आईईसी नियामक परीक्षण के लिए सबसे अच्छा विकल्प बना रहा है.
टीपीएडी-100 श्रृंखला प्रोग्राम करने योग्य एसी/डीसी बिजली आपूर्ति के "चरण" कार्य में तात्कालिक वोल्टेज परिवर्तनों को संपादित करने की क्षमता है, असामान्य बिजली आपूर्ति उत्परिवर्तन जैसे घटनाओं का अनुकरण करना,शॉर्ट सर्किट, और झटके. यह बिजली की आपूर्ति तरंगों के विकृतियों का अनुकरण करने के लिए हार्मोनिक या इंटरहार्मोनिक घटकों वाले तरंगों को आउटपुट कर सकता है। माप के संदर्भ में, बुनियादी वोल्टेज के अलावा, वर्तमान,और शक्तियह सॉफ़्टवेयर सुविधाओं में सामान्य संचालन और नियामक सूट अनुप्रयोग शामिल हैं।ये विशेषताएं टीपीएडी-100 श्रृंखला को सामान्य वाणिज्यिक उत्पादों के लिए उपयुक्त बनाती हैं, पावर इलेक्ट्रॉनिक्स उद्योग, एवियोनिक्स, सैन्य अनुप्रयोग और नियामक परीक्षण, और आर एंड डी और प्रयोग में उपयोग किया जाता है।
यह श्रृंखला 500VA से 4KVA तक की आउटपुट क्षमताएं प्रदान करती है, जिससे उपयोगकर्ताओं को डिजाइन सत्यापन और गुणवत्ता निरीक्षण से लेकर उत्पादन परीक्षण तक का सबसे व्यापक चयन मिलता है।टीपीएडी-100 श्रृंखला प्रोग्राम करने योग्य एसी/डीसी पावर सप्लाई पल्स चौड़ाई मॉड्यूलेशन (पीडब्ल्यूएम) तकनीक का उपयोग करती है, जो उन्हें अधिकतम रेटेड करंट पीक करंट क्षमता से छह गुना अधिक क्षमता प्रदान करने में सक्षम बनाता है, जिससे टीपीएडी-100 सीरीज बढ़त धाराओं को मापने के लिए सबसे अच्छा परीक्षक बन जाती है।
टीपीएडी-100 श्रृंखला प्रोग्राम करने योग्य एसी/डीसी बिजली आपूर्ति उन्नत डीएसपी प्रौद्योगिकी का उपयोग करती है, जो विद्युत मापदंडों और हार्मोनिक्स का सटीक और तेज़ माप प्रदान करती है,जैसे मूल औसत वर्ग वोल्टेज (Vrms), जड़ औसत वर्ग धारा (Irms), वास्तविक शक्ति, आवृत्ति (Hz), शक्ति कारक (PF), वर्तमान शिखर कारक (CF), और हार्मोनिक घटकों के 40 गुना तक के माप।
इन उत्पादों के पास शक्तिशाली तरंग आकार सिमुलेशन क्षमताएं हैं, चाहे वो वोल्टेज उत्परिवर्तन का अनुकरण कर रहे हों, उछाल सिमुलेशन, 40 गुना हार्मोनिक्स का संश्लेषण कर विकृत तरंग आकार का उत्पादन कर रहे हों,या साइन तरंगों को क्लैंप करनाइसके अतिरिक्त, डीसी और एसी + डीसी आउटपुट मोड उपलब्ध हैं, जो वोल्टेज आउटपुट सिमुलेशन क्षमता को बढ़ाते हैं।टीपीएडी-100 श्रृंखला प्रोग्राम करने योग्य एसी/डीसी बिजली आपूर्ति भी एक बाहरी एनालॉग संकेत इनपुट पोर्ट प्रदान, जो किसी भी मनमाने तरंगरूप जनरेटर से संकेत उत्पन्न और प्रवर्धित कर सकता है।
उनके बहुआयामी प्रोग्राम करने योग्य तरंगों के साथ,टीपीएडी-100 सीरीज़ के प्रोग्राम करने योग्य एसी/डीसी बिजली आपूर्ति उपयोगकर्ताओं को आईईसी61000-4-11/-4-13/-4-14/-4-28 अंतरराष्ट्रीय विद्युत तकनीकी मानक परीक्षण पूरा करने में सक्षम बनाते हैंइसके अतिरिक्त, प्रोग्राम करने योग्य आउटपुट प्रतिबाधा, जब एक शक्ति विश्लेषक के साथ संयुक्त होती है, तो IEC61000-3-2/-3-3 हार्मोनिक वर्तमान मानक परीक्षण कर सकती है।यह टीपीएडी-100 श्रृंखला प्रोग्राम करने योग्य एसी/डीसी बिजली की आपूर्ति आईईसी मानक परीक्षण करने वाले उपयोगकर्ताओं के लिए सबसे अच्छा विकल्प बनाता है.
टीपीएडी-100 श्रृंखला विनिर्देशः
| मॉडल संख्याएँ | टीपीएडी-110 | टीपीएडी-120 | टीपीएडी-140 | टीपीएडी-160 | |||
| परीक्षण कार्य: | |||||||
| आउटपुट मोड | एसी, डीसी, एसी+डीसी | ||||||
| प्रोग्रामिंग विशेषताएं | 8 चरणों के क्रमिक परिवर्तनों, चरणों, अनुक्रम परीक्षणों के 9 सेट | ||||||
| तरंग-रूप प्रारूप | मानक तरंगों के रूप, सामंजस्य संश्लेषण, पल्स तरंगों के रूप, आरंभ/बंद कोण सेटिंग तरंगों के रूप | ||||||
| एसी आउटपुट विनिर्देशः | |||||||
| आउटपुट चरण | एकल-चरण दो तार + पीई | ||||||
| नामित शक्ति | 1 केवीए | 2kVA | 4kVA | 6kVA | |||
| आउटपुट वोल्टेज | कम सीमा | 0.0150.0V ((L-N) नाममात्र वोल्टेजः 125V | |||||
| उच्च श्रेणी | 0.0~300.0V(L-N) नाममात्र वोल्टेजः 250V | ||||||
| वोल्टेज सेटिंग सटीकता | सटीकताः ≤0.4% संकल्पः 0.1V नामित | ||||||
| रेटेड करंट | कम सीमा | 8A | 16A | 32A | 48A | ||
| उच्च श्रेणी | 4A | 8A | 16A | 24A | |||
| पीक करंट | कम सीमा | 48A | 96A | 192A | 288A | ||
| उच्च श्रेणी | 24A | 48A | 96A | 144A | |||
| आउटपुट आवृत्ति | 15.0 ¥1000.0 हर्ट्ज | ||||||
| आवृत्ति सेटिंग सटीकता | सटीकताः ≤0.15% संकल्पः 0.1Hz | ||||||
| वोल्टेज विकृति | ≤0.3%@50Hz/60Hz ≤1.0%@15-1kHz | ||||||
| प्रोग्राम करने योग्य आउटपुट प्रतिबाधा आयाम | 0Ω+200μH1Ω+1mH | ||||||
| हार्मोनिक आयाम | 2-40 बार | ||||||
| अंतरसंगत आयाम | 15-2400 हर्ट्ज | ||||||
| एसी माप संकेतक | |||||||
| वोल्टेज माप की सटीकता | सटीकताः 0.2% एफएस + 0.2% डिस्प्ले मान रिज़ॉल्यूशनः 0.1V | ||||||
| प्रभावी मूल्य वर्तमान माप सटीकता | सटीकताः 0.3% एफएस + 0.4% डिस्प्ले मान संकल्पः 0.1A | ||||||
| पीक करंट माप सटीकता | सटीकताः 0.6% एफएस + 0.4% डिस्प्ले मान संकल्पः 0.1A | ||||||
| शक्ति माप की सटीकताः सटीकता | 0.4% एफएस + 0.4% डिस्प्ले वैल्यू रिज़ॉल्यूशनः 0.1W | ||||||
| हार्मोनिक माप आयाम | 2-40 बार | ||||||
| डीसी आउटपुट विनिर्देशः | |||||||
| नामित शक्ति | 500W | 1 किलोवाट | 2 किलोवाट | 3 किलोवाट | |||
| आउटपुट वोल्टेज | कम सीमा | 0.0 ¥212.0V | |||||
| उच्च श्रेणी | 0.0 ¥ 424.0V | ||||||
| वोल्टेज सेटिंग सटीकता | सटीकताः ±1V संकल्पः 0.1V | ||||||
| रेटेड करंट | कम सीमा | 4A | 8A | 16A | 24A | ||
| उच्च श्रेणी | 2ए | 4A | 8A | 12A | |||
| दूरस्थ इंटरफ़ेसः | |||||||
| संचार इंटरफेस | मानकः RS232, वैकल्पिकः GPIB | ||||||
| इनपुट पैरामीटर | |||||||
| इनपुट चरण | एकल-चरण दो तार + पीई | ||||||
| इनपुट वोल्टेज रेंज | 90 ̊ 250 वोल्ट | ||||||
| इनपुट आवृत्ति रेंज | 47 ¢ 63 हर्ट्ज | ||||||
| इनपुट पावर फैक्टर | ≥0.97 | ||||||
| परिचालन वातावरणः | |||||||
| परिचालन तापमान | 0°40°C | ||||||
| भंडारण तापमान | -40°85°C | ||||||
| परिचालन आर्द्रता | 30~90% आरएच (गैर-संक्षेपण) | ||||||
| आयाम (W×H×Dmm) | 483×134×610 | 483×268×610 | 483*356*610 | ||||
