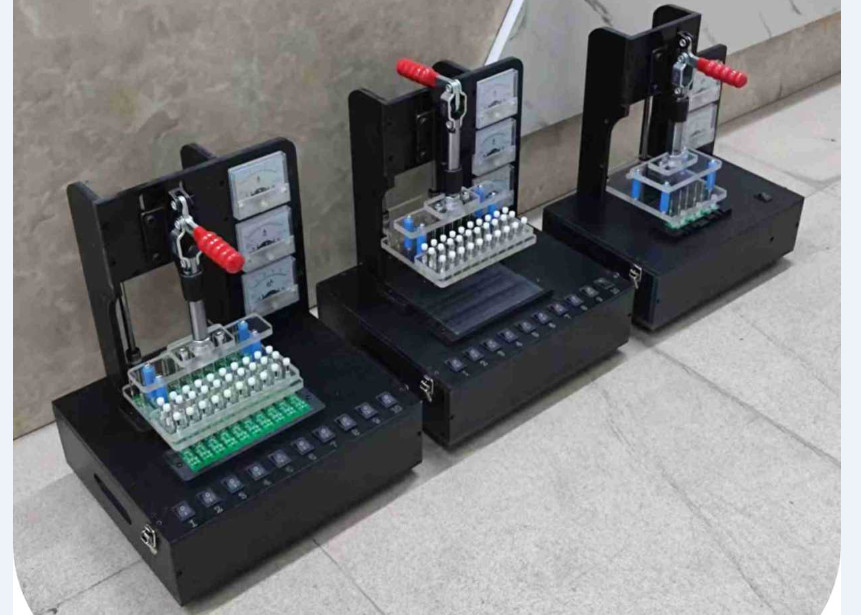

कैलिब्रेशन एफसीटी इलेक्ट्रॉनिक टेस्ट फिक्स्चर पैनल परीक्षक नेटवर्क स्पेक्ट्रम विश्लेषक

पैनल परीक्षक,नेटवर्क विश्लेषक,कैलिब्रेशन फिक्स्चर,स्पेक्ट्रम विश्लेषक

एक पैनल टेस्ट फिक्स्चर का कार्य सिद्धांत प्रिंटेड सर्किट बोर्ड (पीसीबी) या पैनल घटकों के विद्युत प्रदर्शन और कार्यात्मक परीक्षण पर आधारित है।इसके संचालन में निम्नलिखित कुछ महत्वपूर्ण कदम हैं:

संपर्क बिंदु डिजाइनः

• परीक्षण उपकरण में विशेष रूप से डिज़ाइन किए गए जांचों या संपर्क बिंदुओं की एक श्रृंखला होती है, जो परीक्षण किए जा रहे पीसीबी पर प्रमुख परीक्षण बिंदुओं के अनुरूप होते हैं, जैसे कि शक्ति, ग्राउंड, इनपुट/आउटपुट पिन आदि।
• जब पीसीबी को परीक्षण उपकरण पर रखा जाता है, तो ये जांचकर्ता पीसीबी पर संबंधित परीक्षण बिंदुओं के संपर्क में आते हैं, एक विद्युत कनेक्शन बनाते हैं।

सिग्नल संचरणः

• इन संपर्क बिंदुओं के माध्यम से, परीक्षण फिक्स्चर पीसीबी को विभिन्न परीक्षण संकेत भेज सकता है, जैसे कि वोल्टेज, करंट, पल्स आदि।
• इसी समय, परीक्षण उपकरण इसकी कार्यक्षमता और प्रदर्शन का मूल्यांकन करने के लिए पीसीबी से प्रतिक्रिया संकेत भी प्राप्त कर सकता है।

स्वचालित परीक्षण:

• आधुनिक पैनल परीक्षण फिक्स्चर आमतौर पर स्वचालित परीक्षण सॉफ्टवेयर से लैस होते हैं जो परीक्षण प्रक्रिया को प्रोग्रामेटिक रूप से नियंत्रित कर सकते हैं, जिसमें संकेत उत्पादन, अधिग्रहण, विश्लेषण,और रिकॉर्डिंग.
• सॉफ्टवेयर स्वचालित रूप से पूर्व निर्धारित परीक्षण कार्यक्रमों के अनुसार परीक्षण अनुक्रमों को निष्पादित कर सकता है, परीक्षण दक्षता और सटीकता में सुधार कर सकता है।

दोष निदान:

• यदि पीसीबी मूल्यांकन के दौरान कुछ परीक्षणों में विफल रहता है, तो परीक्षण उपकरण इस दोष की जानकारी दर्ज करेगा।
• इसके बाद इंजीनियर गलती के कारणों का विश्लेषण कर सकते हैं और आवश्यकतानुसार मरम्मत या समायोजन कर सकते हैं।

रिपोर्ट जनरेशनः

• परीक्षण पूरा होने के बाद, परीक्षण उपकरण विस्तृत परीक्षण रिपोर्ट उत्पन्न कर सकता है, जिसमें परीक्षण के परिणाम, गलती की जानकारी, प्रदर्शन मापदंड आदि शामिल हैं।
• ये रिपोर्ट उत्पाद गुणवत्ता नियंत्रण, उत्पादन प्रक्रिया अनुकूलन और बाद में उत्पाद सुधार के लिए बहुत महत्वपूर्ण हैं।

सारांश में, पैनल परीक्षण फिटिंग पीसीबी के व्यापक कार्यात्मक और प्रदर्शन परीक्षण करने के लिए भौतिक संपर्क और विद्युत कनेक्शन का उपयोग करता है,यह सुनिश्चित करना कि वे डिजाइन विनिर्देशों और गुणवत्ता मानकों को पूरा करते हैं.
