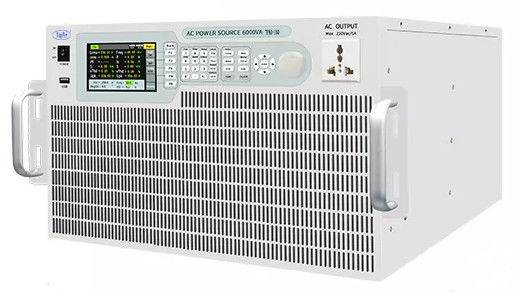

6 केवीए पीएडी-160 उच्च शक्ति प्रोग्राम करने योग्य एसी पावर सप्लाई की फैक्टरी प्रत्यक्ष बिक्री

6 केवीए पीएडी-160 उच्च शक्ति प्रोग्राम करने योग्य एसी पावर सप्लाई की फैक्टरी प्रत्यक्ष बिक्री

परिचय:

टीपीएडी सीरीज एक-चरण उच्च-प्रदर्शन प्रोग्राम करने योग्य एसी पावर सप्लाई है, जो 1KHz तक की आउटपुट आवृत्ति के साथ कम विकृति वाले साइन तरंगों और मनमाने तरंग रूप आउटपुट प्रदान कर सकती है।यह निर्मित उच्च परिशुद्धता शक्ति माप समारोह और ऑसिलोस्कोप समारोह से लैस है, जिससे इसमें शक्तिशाली एसी परीक्षण और विश्लेषण क्षमताएं हैं।

मुख्य विशेषताएं:

1. उन्नत सिनोसाइडल पल्स चौड़ाई मॉड्यूलेशन (एसपीडब्ल्यूएम) तकनीक का उपयोग करता है, जो एक हल्के और कॉम्पैक्ट डिजाइन प्रदान करता है।
2. एसी, डीसी और एसी+डीसी आउटपुट मोड का समर्थन करता है।
3. आउटपुट तरंग रूप के आरंभ/रोक चरण कोणों को नियंत्रित करने के साथ-साथ वोल्टेज और आवृत्ति के परिवर्तन की दर को समायोजित करने में सक्षम।
4. लहरों के एक समृद्ध पुस्तकालय को शामिल करता है, जिसमें सीढ़ी, सीएसआईएन (क्लिप सीन), सीएफ (क्रेस्ट फैक्टर), एसयूआरजीई, डिमर और अन्य विशेष लहरों के साथ 30 आईईसी-मानक अनुरूप विकृत लहरों के साथ शामिल हैं,साथ ही 4 उपयोगकर्ता द्वारा परिभाषित तरंगों के रूप।
5. अंतर्निहित शक्ति माप मॉड्यूल में उच्च परिशुद्धता वाले 16 बिट एडीसी का उपयोग किया जाता है, जिसमें 200 केएचजेड तक की नमूनाकरण दर होती है, जो पीक वोल्टेज और वर्तमान तरंगों को सटीक रूप से कैप्चर करती है।
6. 6 वर्तमान माप सीमाओं और एक स्वचालित सीमा का समर्थन करता है, वर्तमान और वोल्टेज माप सटीकता 0.2% तक के साथ, उत्पाद स्टैंडबाय बिजली खपत परीक्षण के लिए उपयुक्त है।
7. कई ट्रिगर मोड के साथ ऑसिलोस्कोप कार्यों का समर्थन करता है, और यूएसबी या ईथरनेट के माध्यम से कैप्चर किए गए तरंगों को कंप्यूटर पर अपलोड कर सकता है।
8. हार्मोनिक विश्लेषण क्षमताओं के साथ उर्म, इरम्स, पी, पीएफ, अपक, इपक, वीए, वीएआर, टीएचडी, आईएस (सर्ज करंट) और अन्य 20 सेट डेटा को माप सकता है।
9. उन्नत तरंगरूप आउटपुट मोड जैसे कि LIST, STEP, PULSE, तरंगरूप संश्लेषण और इंटर-हार्मोनिक आउटपुट प्रदान करता है।
10. फ्रंट पैनल यूएसबी इंटरफेस के माध्यम से विनिर्देश आयात कर सकते हैं और डेटा सहेज सकते हैं।

लाभः

• कम विकृति वाला साइन वेव आउटपुट: उच्च गुणवत्ता वाला साइन वेव आउटपुट प्रदान करता है, जो पावर सिग्नल की शुद्धता सुनिश्चित करता है।
• मनमाना तरंगरूप आउटपुटः विभिन्न तरंगरूप आउटपुट का समर्थन करता है, जिसमें अन्य विशेष तरंगरूपों के बीच चरण तरंगें, कटा हुआ साइन तरंगें, शिखर कारक तरंगें, उछाल तरंगें और मंद तरंगें शामिल हैं।
• उच्च आवृत्ति आउटपुटः उच्च आवृत्ति परीक्षण की मांगों को पूरा करने के लिए 1KHz तक की आउटपुट आवृत्ति प्रदान करता है।
• उच्च-सटीक शक्ति माप: इसमें एक अंतर्निहित 16-बिट उच्च-रिज़ॉल्यूशन एडीसी है, जिसमें 200KHz तक की नमूनाकरण दर है, जो सटीक रूप से वोल्टेज और वर्तमान पीक तरंगों को कैप्चर करने में सक्षम है।वर्तमान और वोल्टेज माप सटीकता 0 तक के साथ.2%
• रिच वेवफॉर्म लाइब्रेरी: इसमें 30 आईईसी मानक-अनुरूप विकृति तरंगों और 4 उपयोगकर्ता-अनुकूलित तरंगों को शामिल किया गया है।
• ऑसिलोस्कोप फंक्शन: कई ट्रिगर मोड का समर्थन करता है और कैप्चर किए गए तरंगों को यूएसबी या ईथरनेट के माध्यम से कंप्यूटर पर अपलोड कर सकता है।
• उन्नत वेवफॉर्म आउटपुट मोडः उन्नत वेवफॉर्म आउटपुट मोड जैसे कि LIST, STEP, PULSE, वेवफॉर्म संश्लेषण और इंटरहार्मोनिक आउटपुट की सुविधा है।
• कई आउटपुट मोडः AC (अल्टरनेटिंग करंट), DC (प्रत्यक्ष करंट), और AC+DC (अल्टरनेटिंग डायरेक्ट करंट) आउटपुट मोड का समर्थन करता है।
• नियंत्रण कार्यः आउटपुट तरंग रूप के प्रारंभ/रोक चरण कोणों के साथ-साथ वोल्टेज और आवृत्ति के परिवर्तन की दरों को नियंत्रित करने की अनुमति देता है।
• मल्टी-रेंज करंट मापः 6 करंट माप रेंज और एक स्वचालित रेंज सेटिंग का समर्थन करता है।
• डाटा माप: Urms, Irms, P, PF, Upk, Ipk, VA, VAR, THD, Is (surge current) सहित डेटा के 20 सेटों को मापने में सक्षम है, और सामंजस्य विश्लेषण क्षमताओं की विशेषता है।
• संचार इंटरफ़ेसः पीसी संचार और रिमोट कंट्रोल के लिए RS232, RS485, USB, ईथरनेट, GPIB इंटरफ़ेस का समर्थन करता है।

ये विशेषताएं और विशेषताएं टीपीएडी-100/300 श्रृंखला को एक शक्तिशाली और लचीला प्रोग्राम करने योग्य एसी पावर सप्लाई बनाती हैं, जो विभिन्न जटिल परीक्षण और विश्लेषण अनुप्रयोगों के लिए उपयुक्त है।

टीपीएडी-100 श्रृंखला विनिर्देशः
