विनिर्माण प्रक्रिया डिजाइन गुणवत्ता विश्लेषण के लिए कस्टम बिजली आपूर्ति परीक्षण सॉफ्टवेयर

बिजली आपूर्ति गुणवत्ता विश्लेषण सॉफ्टवेयर

पावर सप्लाई क्वालिटी एनालिसिस सॉफ्टवेयर को पावर सप्लाई विनिर्माण गुणवत्ता के व्यापक विश्लेषण के लिए विकसित किया गया है।

यह विनिर्माण गुणवत्ता पर कई विश्लेषण करता है, समय पर समस्या की पहचान और बिजली आपूर्ति के अनुकूलन को सुविधाजनक बनाता है, विश्लेषण दक्षता में काफी सुधार करता है।

सॉफ्टवेयर में निम्नलिखित कार्य शामिल हैंः

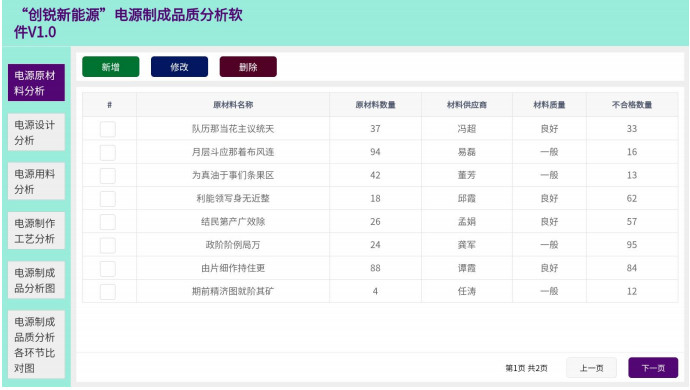

1बिजली आपूर्ति कच्चे माल का विश्लेषण

2बिजली आपूर्ति डिजाइन विश्लेषण

3बिजली आपूर्ति सामग्री उपयोग विश्लेषण

4बिजली आपूर्ति विनिर्माण प्रक्रिया विश्लेषण

5बिजली आपूर्ति तैयार उत्पाद विश्लेषण चार्ट

6विद्युत आपूर्ति उत्पादन गुणवत्ता विश्लेषण, उपयोगकर्ता प्रबंधन आदि के विभिन्न चरणों की तुलना चार्ट।

यह विशेष रूप से बिजली आपूर्ति विनिर्माण गुणवत्ता का विश्लेषण करने के लिए विकसित किया गया है, समय पर समस्या की पहचान और अनुकूलन की सुविधा के लिए एक व्यापक मूल्यांकन की अनुमति देता है।

मुख्य परीक्षण निष्पादन इंटरफ़ेस विवरणः

TopSmart1100 पावर टेस्टिंग सिस्टम सॉफ्टवेयर की मुख्य स्क्रीन पर TEST बटन दबाने से निष्पादन नियंत्रण कार्यक्रम तुरंत शुरू हो जाएगा।यह कार्यक्रम "एच / डब्ल्यू विन्यास" कार्यक्रम में सेट सभी उपकरणों के आरंभ शुरू होगा और निचले बाएं परीक्षण प्रक्रिया प्रदर्शन क्षेत्र में आरंभ के परिणाम प्रदर्शितनिम्नलिखित चित्र में निष्पादन नियंत्रण कार्यक्रम की मुख्य स्क्रीन दिखाई गई हैः निष्पादन नियंत्रण कार्यक्रम की मुख्य स्क्रीन को चार भागों में विभाजित किया गया है, जो विपरीत दिशा में इस प्रकार व्यवस्थित हैंःप्रत्यक्ष पास दर प्रदर्शन क्षेत्र, प्रोग्राम डिस्प्ले एरिया, प्रोसेस डिस्प्ले एरिया और टेस्ट कंटेंट डिस्प्ले एरिया।

प्रत्यक्ष पास दर प्रदर्शित क्षेत्रः

यह क्षेत्र परीक्षण प्रक्रिया में उपयोगकर्ता द्वारा परिभाषित समय अवधि (समय अवधि उपयोगकर्ता द्वारा निर्धारित की जाती है) के दौरान पास मात्रा, विफलता मात्रा और प्रत्यक्ष पास दर प्रदर्शित करता है।

कार्यक्रम प्रदर्शन क्षेत्रः

■ परीक्षण कार्यक्रम

■ मॉडल का नाम

■ परीक्षा का समय

■ तिथि

■ परीक्षण दर

प्रक्रिया प्रदर्शन क्षेत्रः

यह क्षेत्र वर्तमान स्थिति प्रदर्शित करता है, जिसमें प्रगति में आरंभ, प्रगति में परीक्षण और परीक्षण परिणाम प्रदर्शित शामिल हैं. आप वर्तमान स्थिति को समझने के लिए इस स्क्रीन का उपयोग कर सकते हैं.

कार्यक्रम प्रदर्शन क्षेत्रः

प्रारंभ किए गए परीक्षण कार्यक्रम में प्रत्येक परीक्षण आइटम इस क्षेत्र की तालिका में प्रदर्शित किया जाता है। यदि कोई स्तंभ निष्पादित किया जा रहा है, तो यह एक गहरे रंग के साथ इंगित किया जाएगा।एकल चरण के परिणाम पास के लिए हरे रंग में और विफलता के लिए लाल रंग में दिखाए गए हैं.

परीक्षण डेटा प्रदर्शन क्षेत्रः

परीक्षण प्रक्रिया के दौरान, परीक्षण डेटा वास्तविक समय में विंडो के निचले बाएं कोने में प्रदर्शित किया जाएगा। प्रदर्शन में परीक्षण आइटम का नाम, परीक्षण विनिर्देश (ऊपरी और निचली सीमाएं),परीक्षण डेटा, और एकल-चरण उत्पाद परीक्षण के परिणाम।

ऑनलाइन उपकरण नियंत्रणः

जब आप मुख्य स्क्रीन से On_Line Control विकल्प का चयन करते हैं, तो निम्न विंडो दिखाई देगी। यह सुविधा परीक्षण इंजीनियरों को निरीक्षण, मरम्मत,और उपकरण कनेक्शन समायोजित, उपकरण के तार, और फिक्स्चर.
