स्वचालन परीक्षण एसएमपीएस पीएसयू चेक सॉफ्टवेयर वी4.1 पावर परीक्षण के लिए

पावर ऑटोमेशन परीक्षण सॉफ्टवेयर/ उत्पादन क्षमता बढ़ाने के लिए कई और समूहीकृत बिजली आपूर्ति का परीक्षण कर सकता है

पावर ऑटोमेटेड टेस्ट सॉफ्टवेयर V4.1 मुख्य रूप से टॉप-स्मार्ट मॉड्यूलर पावर टेस्ट सिस्टम के लिए डिज़ाइन किया गया हैः

1एनर्जी स्टार (ENERGY STAR) और आईईसी 62301 माप आवश्यकताओं के अनुरूप है।

2परीक्षण के दौरान समानांतर बारकोड स्कैनिंग करता है, जिससे परीक्षण की गति में काफी सुधार होता है।

3.एक साथ कई एकल-समूह आउटपुट पावर सप्लाई के परीक्षण का समर्थन करता है, जिससे उत्पादन लाइन की क्षमता में काफी वृद्धि होती है।

4सरल चीनी, पारंपरिक चीनी और अंग्रेजी संस्करणों का समर्थन करता है।

5GPIB, RS-232, USB, आदि इंटरफेस के साथ किसी भी डिवाइस को जोड़ने का समर्थन करता है।

6शक्तिशाली रिपोर्ट विश्लेषण क्षमताएं।

7.व्यापक सूचना प्रबंधन कार्य।

8सीधे एक्सेल आउटपुट उत्पन्न कर सकते हैं.

9विभिन्न ग्राफिक जनरेशन कार्य।

10विनिर्माण सूचना प्रणाली (शॉपफ्लोर) इंटरफ़ेस का समर्थन करता है।

मुख्य परीक्षण निष्पादन इंटरफ़ेस विवरणः

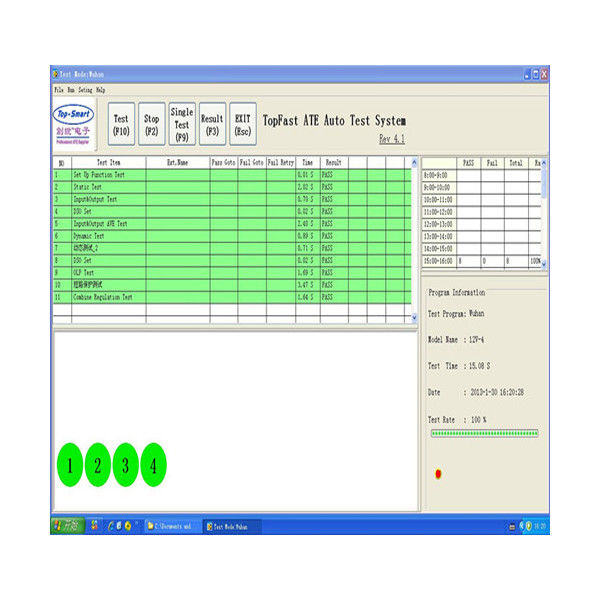

TopSmart1100 पावर टेस्टिंग सिस्टम सॉफ्टवेयर की मुख्य स्क्रीन पर TEST बटन दबाने से निष्पादन नियंत्रण कार्यक्रम तुरंत शुरू हो जाएगा।यह कार्यक्रम "एच / डब्ल्यू विन्यास" कार्यक्रम में सेट सभी उपकरणों के आरंभ शुरू होगा और निचले बाएं परीक्षण प्रक्रिया प्रदर्शन क्षेत्र में आरंभ के परिणाम प्रदर्शितनिम्नलिखित चित्र में निष्पादन नियंत्रण कार्यक्रम की मुख्य स्क्रीन दिखाई गई हैः निष्पादन नियंत्रण कार्यक्रम की मुख्य स्क्रीन को चार भागों में विभाजित किया गया है, जो विपरीत दिशा में इस प्रकार व्यवस्थित हैंःप्रत्यक्ष पास दर प्रदर्शन क्षेत्र, प्रोग्राम डिस्प्ले एरिया, प्रोसेस डिस्प्ले एरिया और टेस्ट कंटेंट डिस्प्ले एरिया।

प्रत्यक्ष पास दर प्रदर्शित क्षेत्रः

यह क्षेत्र परीक्षण प्रक्रिया में उपयोगकर्ता द्वारा परिभाषित समय अवधि (समय अवधि उपयोगकर्ता द्वारा निर्धारित की जाती है) के दौरान पास मात्रा, विफलता मात्रा और प्रत्यक्ष पास दर प्रदर्शित करता है।

कार्यक्रम प्रदर्शन क्षेत्रः

■ परीक्षण कार्यक्रम

■ मॉडल का नाम

■ परीक्षा का समय

■ तिथि

■ परीक्षण दर

प्रक्रिया प्रदर्शन क्षेत्रः

यह क्षेत्र वर्तमान स्थिति प्रदर्शित करता है, जिसमें प्रगति में आरंभ, प्रगति में परीक्षण और परीक्षण परिणाम प्रदर्शित शामिल हैं. आप वर्तमान स्थिति को समझने के लिए इस स्क्रीन का उपयोग कर सकते हैं.

कार्यक्रम प्रदर्शन क्षेत्रः

प्रारंभ किए गए परीक्षण कार्यक्रम में प्रत्येक परीक्षण आइटम इस क्षेत्र की तालिका में प्रदर्शित किया जाता है। यदि कोई स्तंभ निष्पादित किया जा रहा है, तो यह एक गहरे रंग के साथ इंगित किया जाएगा।एकल चरण के परिणाम पास के लिए हरे रंग में और विफलता के लिए लाल रंग में दिखाए गए हैं.

परीक्षण डेटा प्रदर्शन क्षेत्रः

परीक्षण प्रक्रिया के दौरान, परीक्षण डेटा वास्तविक समय में विंडो के निचले बाएं कोने में प्रदर्शित किया जाएगा। प्रदर्शन में परीक्षण आइटम का नाम, परीक्षण विनिर्देश (ऊपरी और निचली सीमाएं),परीक्षण डेटा, और एकल-चरण उत्पाद परीक्षण के परिणाम।

ऑनलाइन उपकरण नियंत्रणः

जब आप मुख्य स्क्रीन से On_Line Control विकल्प का चयन करते हैं, तो निम्न विंडो दिखाई देगी। यह सुविधा परीक्षण इंजीनियरों को निरीक्षण, मरम्मत,और उपकरण कनेक्शन समायोजित, उपकरण के तार, और फिक्स्चर.
