3000 आरपीएम ~ 5000 आरपीएम गतिशील संतुलन प्रशंसक वातानुकूलन परीक्षण उपकरण प्रणाली

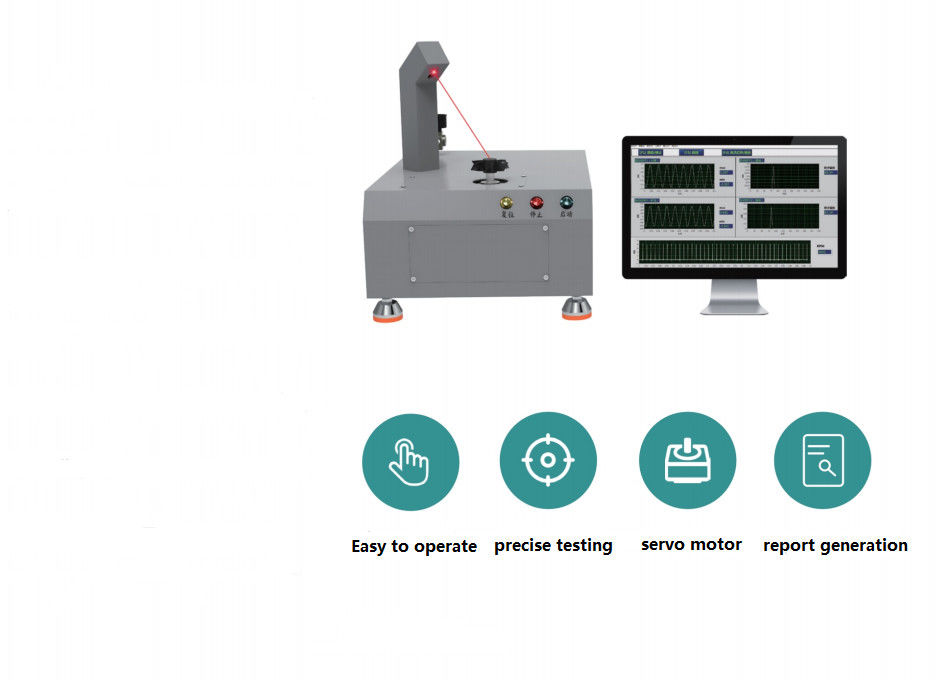

फैन डायनामिक बैलेंस टेस्ट सिस्टम

प्रणाली की विशेषताएं

• सक्रिय पंखा गतिशील संतुलन परीक्षण प्रणाली मुख्य रूप से विभिन्न ब्रशलेस पंखा ब्लेड और लोहे के घोंसले के गतिशील संतुलन का पता लगाने और सुधार के लिए प्रयोग किया जाता है।
• यह प्रणाली स्थिर घूर्णन गति के साथ एक सर्वो मोटर ड्राइव का उपयोग करती है, जो उच्च परिशुद्धता के पंजे के साथ संयुक्त है, जो उच्च विश्वसनीयता प्रदान करती है और पारंपरिक प्रशंसक स्टेटर आधारों की संचरण त्रुटि को कम करती है।
• उच्च-सटीक त्वरण सेंसर वास्तविक समय में कंपन संकेत एकत्र करते हैं, उच्च सटीकता, विश्वसनीयता और कुशल असंतुलन सुधार प्राप्त करते हैं।
• स्व-चालित घूर्णन गति, व्यापक गति समायोजन रेंज, स्थिर ट्रांसमिशन, अक्सर टैकोमीटर को समायोजित करने की आवश्यकता नहीं है।
• यह प्रणाली असंतुलन, कोण और अन्य प्रासंगिक आंकड़ों के लिए एक ग्राफिक रडार डिस्प्ले का उपयोग करती है, जिससे इसे संचालित करना आसान हो जाता है।
• परीक्षण के बाद, उत्पादन तिथियों और विभिन्न मशीन प्रकारों के आधार पर एक्सेल प्रारूप की रिपोर्ट स्वचालित रूप से उत्पन्न की जा सकती है।
• गुणवत्ता नियंत्रण और उत्पादन दक्षता में सुधार के लिए एक विश्वसनीय डेटा स्रोत प्रदान करता है।

तकनीकी मापदंडः

मॉडल फ़ंक्शन BTS2240 लागू फैन ब्लेड आकार (CM) 2.0CM-12CM अधिकतम फैन ब्लेड द्रव्यमान (g) <60g लागू शाफ्ट व्यास (mm) 1.2/1.5/2.0/3.0 मिमी रोटेशन स्पीड रेंज 3000~5000 आरपीएम डायनामिक बैलेंस मोड एकतरफा, दो तरफा, तीन तरफा उपकरण आयाम 305.0x405.0x360.0 मिमी उपकरण वजन लगभग 27 किलोग्राम असंतुलन कमी दर (URR) 95% न्यूनतम प्राप्त अवशिष्ट असंतुलन (EMAR) 0.2gmm/kg Automatic Positioning Servo Motor Control Reference Position Indicator Laser Indicator Servo Motor and Driver AC Servo Motor Power Supply Voltage 200~240V AC 50/60Hz Environmental Temperature 10~55°C Display Mode Radar Chart Compatible Operating Systems Win7/8/10

फैन डायनामिक बैलेंस टेस्ट सिस्टम एक विशेष उपकरण सेटअप है जिसे उनके संचालन के दौरान प्रशंसकों के संतुलन का मूल्यांकन और सुनिश्चित करने के लिए डिज़ाइन किया गया है।यह प्रणाली किसी भी असंतुलन की पहचान करने के लिए महत्वपूर्ण है जो कंपन का कारण बन सकता है, शोर, या कम दक्षता और प्रशंसक की दीर्घायु। यहाँ एक विस्तृत स्पष्टीकरण हैः

उद्देश्य

1. प्रदर्शन में सुधार: असंतुलन के कारण होने वाले कंपन और शोर को कम करके प्रशंसकों के सुचारू और कुशल संचालन को सुनिश्चित करना।
2. विश्वसनीयता में सुधार: कंपन के कारण अत्यधिक पहनने और आंसू को रोककर प्रशंसकों के जीवनकाल को बढ़ाना।
3. गुणवत्ता नियंत्रण: यह सत्यापित करना कि प्रत्येक पंखा उत्पादन लाइन छोड़ने से पहले निर्माता के संतुलन मानकों को पूरा करता है।
4. अनुपालन: प्रशंसक संतुलन और प्रदर्शन के संबंध में उद्योग के मानकों और विनियमों को पूरा करना।
5. रखरखाव की लागत में कमी: असंतुलन का शीघ्र पता लगाकर और उसे ठीक करके, लागत प्रभावी मरम्मत और रखरखाव की आवश्यकता को कम करना।

प्रमुख घटक

1. संतुलन मशीन: मुख्य घटक, जो पंखे में असंतुलन की मात्रा और स्थान को मापता है। यह विभिन्न प्रकार के हो सकते हैं, जैसे कि स्थिर संतुलन मशीन या गतिशील संतुलन मशीन,आवेदन के आधार पर.

2. फिक्स्चर और क्लैंप: परीक्षण प्रक्रिया के दौरान प्रशंसक को सुरक्षित रूप से पकड़ने के लिए उपयोग किया जाता है, सटीक माप सुनिश्चित करता है।

3. माप प्रणाली: सेंसर और उपकरण जो असंतुलन का पता लगाते हैं, अक्सर कंपन के आयाम और चरण को मापने के लिए लेजर सेंसर या कंपन सेंसर का उपयोग करते हैं।

4. डेटा अधिग्रहण और विश्लेषण सॉफ्टवेयर: सॉफ्टवेयर जो माप प्रणाली से डेटा एकत्र करता है और किसी भी असंतुलन के सटीक स्थान और परिमाण का निर्धारण करने के लिए इसका विश्लेषण करता है। यह सॉफ्टवेयर सुधार के लिए सिफारिशें भी प्रदान कर सकता है.

5. सुधार उपकरण: सॉफ्टवेयर द्वारा प्रदान किए गए विश्लेषण के आधार पर किसी भी पता लगाए गए असंतुलन को सुधारने के लिए उपयोग किए जाने वाले ड्रिल प्रेस, पीसने वाले पहियों या अतिरिक्त भार जैसे उपकरण।

6. पर्यावरण कक्ष (वैकल्पिक): कुछ मामलों में, पर्यावरण कक्षों का उपयोग वास्तविक दुनिया के परिचालन वातावरण का अनुकरण करने के लिए विभिन्न तापमान, आर्द्रता या दबाव की स्थिति में प्रशंसकों का परीक्षण करने के लिए किया जा सकता है।

परीक्षण प्रक्रियाएँ

1. प्रारंभिक सेटअप: उपयुक्त फिक्स्चर और क्लैंप का उपयोग करके फैन को संतुलन मशीन पर लगाएं।

2. माप: वेंटिलेटर को उसकी परिचालन गति पर चलाएं जबकि माप प्रणाली कंपन या असंतुलन पर डेटा रिकॉर्ड करती है।

3. विश्लेषण: डेटा अधिग्रहण सॉफ्टवेयर किसी भी असंतुलन की पहचान करने के लिए रिकॉर्ड किए गए डेटा को संसाधित करता है, उनके स्थान और परिमाण के बारे में जानकारी प्रदान करता है।

4. सुधार: विश्लेषण के आधार पर, प्रशंसक को तब तक समायोजित करने के लिए अनुशंसित सुधार उपकरण का उपयोग करें जब तक कि यह वांछित संतुलन विनिर्देशों को पूरा न करे।

5. सत्यापन: सुधार के बाद, यह सत्यापित करने के लिए कि असंतुलन को पर्याप्त रूप से संबोधित किया गया है, पंखे का पुनः परीक्षण करें।

6. प्रलेखन: परीक्षण और सुधार प्रक्रिया के परिणामों को गुणवत्ता नियंत्रण उद्देश्यों और भविष्य के संदर्भ के लिए रिकॉर्ड करें।

फैन डायनामिक बैलेंस टेस्ट सिस्टम लागू करने के लाभ

• उत्पाद की गुणवत्ता में सुधार: ठीक से संतुलित प्रशंसक अधिक चुपचाप और कुशलता से काम करते हैं, जिससे ग्राहकों की संतुष्टि बढ़ जाती है।
• उपकरण का विस्तारित जीवनकाल: कम कंपन का मतलब है कि असरों और अन्य घटकों पर कम तनाव होता है, जिससे पंखे का कुल जीवनकाल बढ़ जाता है।
• लागत बचत: असंतुलन का शीघ्र पता लगाना और उसे ठीक करना बाद में महंगी मरम्मत या प्रतिस्थापन की संभावना को कम करता है।
• नियामक अनुपालन: यह सुनिश्चित करता है कि उत्पाद उद्योग के मानकों और विनियमों को पूरा करते हैं, संभावित कानूनी मुद्दों या वापस लेने से बचते हैं।
• विनिर्माण की दक्षता में सुधार: उत्पादन प्रक्रिया को सुव्यवस्थित करता है, तेजी से असंतुलन की पहचान और सुधार करता है, डाउनटाइम और अपशिष्ट को कम करता है।

संक्षेप में, एक प्रशंसक गतिशील संतुलन परीक्षण प्रणाली निर्माताओं के लिए एक आवश्यक उपकरण है जिसका उद्देश्य उच्च गुणवत्ता वाले, विश्वसनीय और कुशल प्रशंसकों का उत्पादन करना है।यह न केवल उत्पाद के प्रदर्शन में सुधार करता है बल्कि लागत बचत और नियामक अनुपालन में भी योगदान देता है.
